ربات آشپز آشپزخانه آشپزی ماشین پخت و پز موتور سوئیچ

توضیح کوتاه:

موتور 800 وات سوئیچ با سرعت بالا و موتور لوازم خانگی میکسر سرعت 35000 دور در دقیقه راننده

1. راندمان سیستم بالا: در محدوده تنظیم سرعت گسترده آن، راندمان کلی حداقل 10٪ بیشتر از سایر سیستم های تنظیم سرعت است و راندمان بالا در سرعت کم و بار غیرمجزا مشهودتر است.

2. دامنه وسیع تنظیم سرعت، کارکرد طولانی مدت در سرعت کم: می تواند برای مدت طولانی تحت بار در محدوده صفر تا حداکثر سرعت کار کند و افزایش دمای موتور و کنترل کننده کمتر از درجه بندی شده است. بار.

3. گشتاور راه اندازی بالا، جریان راه اندازی کم: هنگامی که گشتاور راه اندازی به 150 درصد گشتاور نامی می رسد، جریان راه اندازی تنها 30 درصد جریان نامی است.


جزئیات محصول

برچسب های محصول

پارامترهای موتور

ولتاژ بهره برداری DC300V
جریان نامی 2.8±10% A
حداکثر جریان 5.4A
ولتاژ راه اندازی DC23V~25V
قدرت نامی 700±10% وات
سرعت نامی 35000±10% دور در دقیقه
قدرت بیکار <100 وات
تعداد قطب ها 2
گشتاور 0.2 نیوتن متر
اثربخشی 80% ± 10%
تخفیف CW محوری
سر و صدا حداکثر 96 دسی بل، <30 سانتی متر
وزن 1.68 کیلوگرم
یاتاقان 2 بلبرینگ
کنترل سنسور هال
نصب پایه فلنج

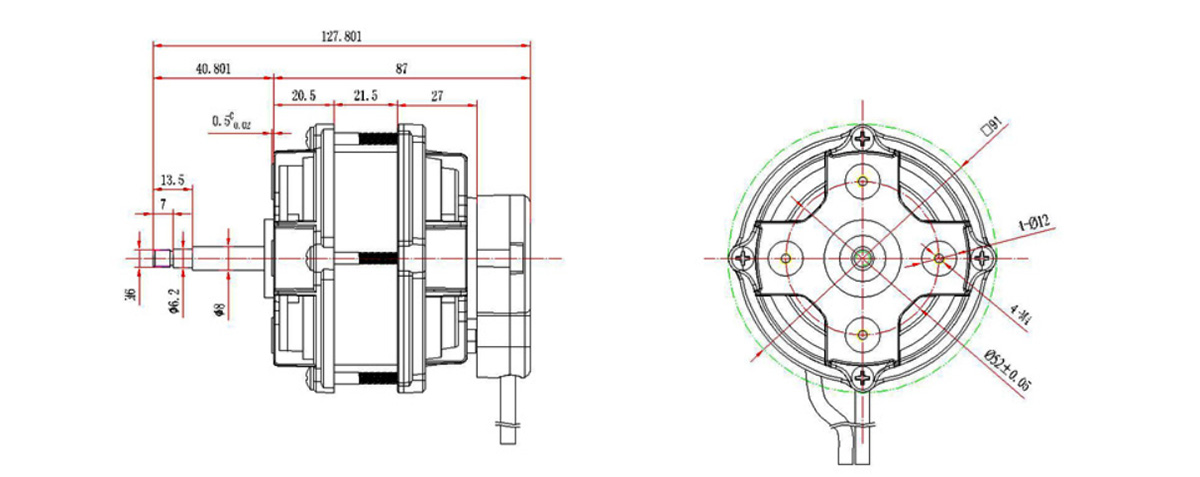

موتور فن 500 وات 3

ساختار موتور

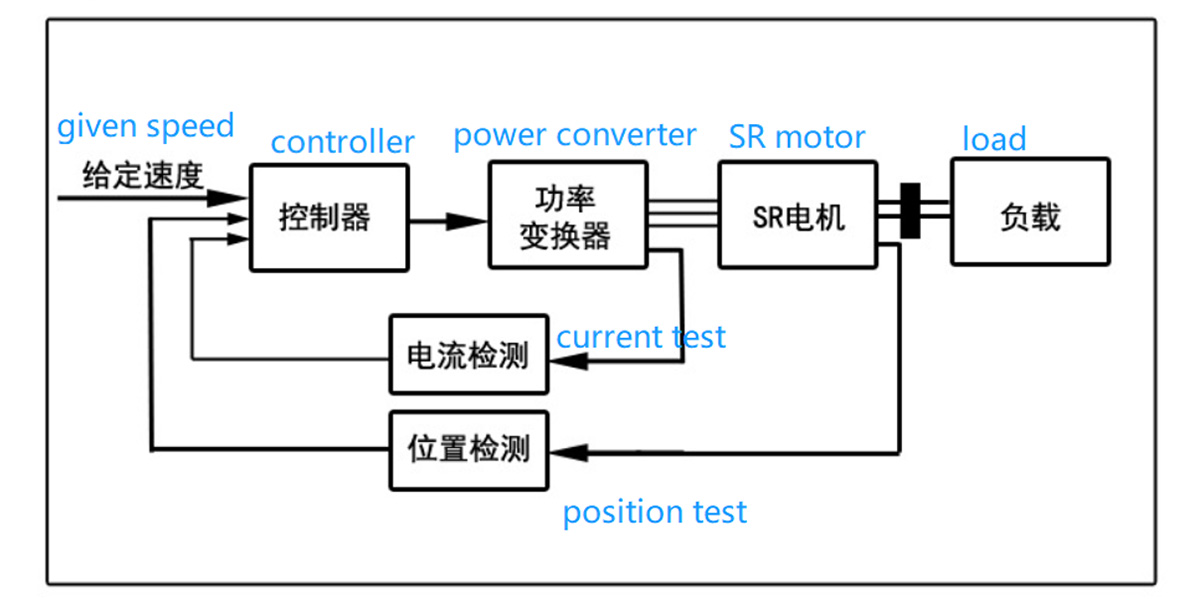

1. ترکیب سیستم درایو موتور رلوکتانس سوئیچینگ
سیستم درایو موتور رلوکتانس سوئیچینگ (SRD) عمدتا از موتور رلوکتانس سوئیچ، مبدل قدرت، کنترل کننده و آشکارساز تشکیل شده است.

موتور فن 500 واتی 4

2.موتور رلوکتانس سوئیچ
موتورهای SR را می توان به ساختارهای تک فاز، دو فاز، سه فاز، چهار فاز و چند فاز با شماره فازهای مختلف طراحی کرد و ساختار تک دندانه در هر قطب و ساختار چند دندانه در هر قطب، هوا محوری وجود دارد. شکاف، شکاف هوای شعاعی و شکاف هوای محوری.ساختار شکاف هوا هیبریدی شعاعی، ساختار روتور داخلی و روتور بیرونی، موتورهای SR زیر سه فاز عموماً قابلیت خود راه اندازی را ندارند.تعداد زیادی از فازها برای کاهش نوسانات گشتاور مفید است، اما منجر به ساختار پیچیده، بسیاری از دستگاه های کلید اصلی و افزایش هزینه می شود.در حال حاضر، سازه دو فاز 6/4 قطبی و سازه چهار فاز 8/6 سطح به طور گسترده ای استفاده می شود.

موتور فن 500 واتی 5

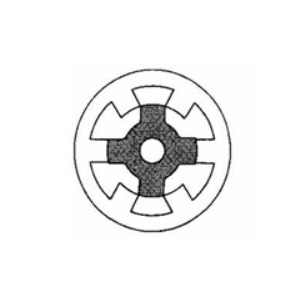

سازه منظم 3 فاز
موتور 6/4 قطبی SR

موتور 6 فن 500 واتی

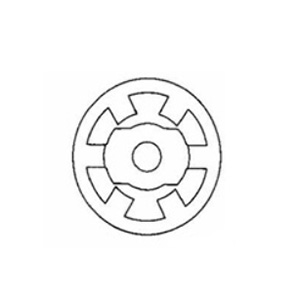

3 فاز 6/2
موتور SR قطبی

موتور فن 500 واتی 7

3 فاز 6/8
موتور SR قطبی

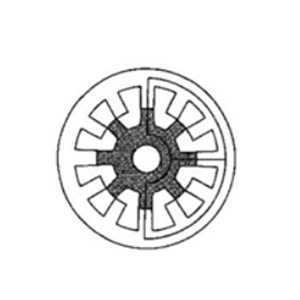

موتور فن 500 واتی 8

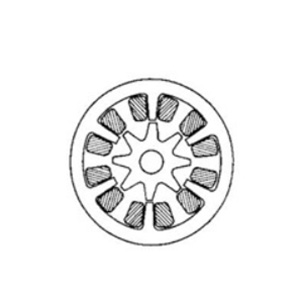

3 فاز 12/8
موتور SR قطبی

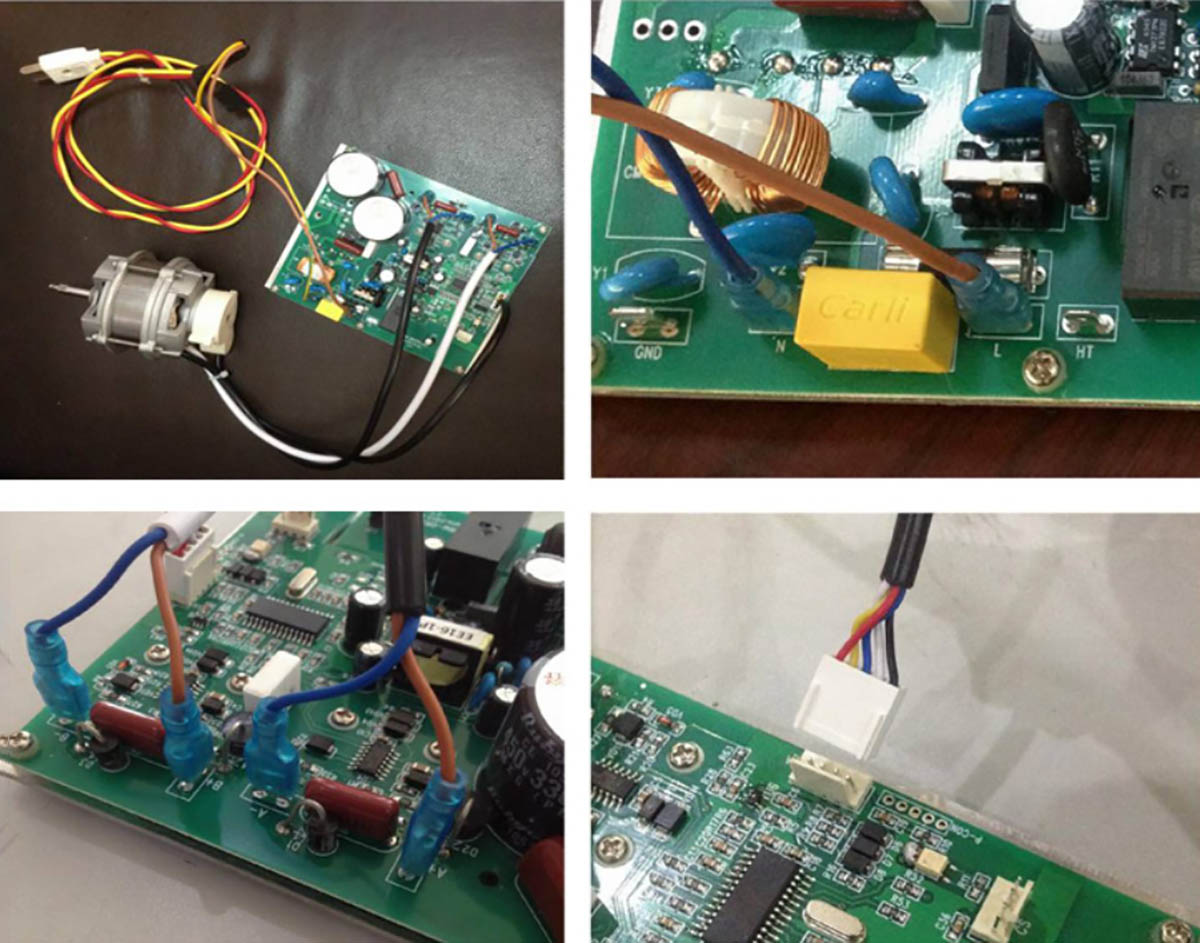

3. نمودار سیم کشی فیزیکی موتور و درایور

موتور فن 500 واتی 9

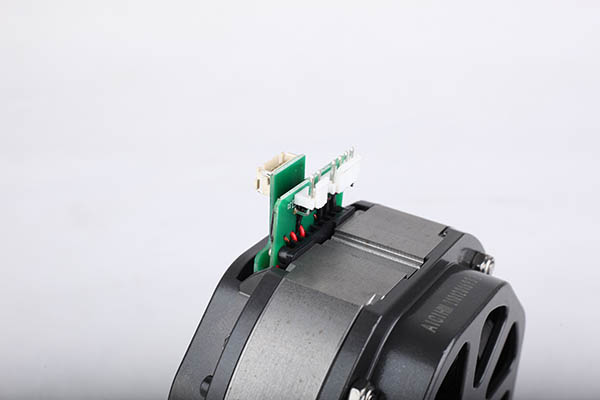

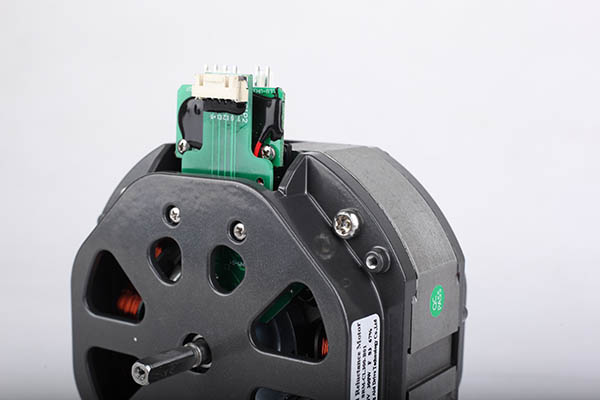

عکس محصول

موتور فن 500 واتی 11
موتور فن 500 واتی 10

سیم کشی فاز موتور

مشکی (قهوه ای /A+ آبی /A-)، سفید (قهوه ای /A+ آبی /A-)، طول سیم L=380 ± 50mm
سیم کشی سالن:
قرمز (+5V)، سیاه (GND)، زرد (SA)، آبی (SB)، سفید (SC)، طول خط L= طول خط L=380 ± 50mm
ذخیره سازی: 5 ℃ ~ 40 ℃، رطوبت <90٪
کلاس عایق: F
سیم پیچ بدون ترک به مدت 3 دقیقه با 130 درصد ولتاژ نامی می چرخد.
عمر کاری: 2000 ساعت در شرایط کاری عادی.
جابجایی محوری باید کمتر از 0.02 میلی متر در هنگام کار موتور باشد.

مشخصات موتور

1.راندمان سیستم بالا: در محدوده تنظیم سرعت گسترده آن، راندمان کلی حداقل 10٪ بیشتر از سایر سیستم های تنظیم سرعت است و راندمان بالا در سرعت کم و بار غیرمجاز آشکارتر است.
2.محدوده وسیع تنظیم سرعت، عملکرد طولانی مدت در سرعت کم: می تواند برای مدت طولانی در محدوده صفر تا حداکثر سرعت تحت بار کار کند و افزایش دمای موتور و کنترل کننده کمتر از بار نامی است.
3.گشتاور راه‌اندازی بالا، جریان راه‌اندازی کم: وقتی گشتاور راه‌اندازی به 150 درصد گشتاور نامی می‌رسد، جریان راه‌اندازی تنها 30 درصد جریان نامی است.
4. می تواند به طور مکرر شروع و متوقف شود، و بین چرخش رو به جلو و معکوس سوئیچ کند: می تواند به طور مکرر شروع و متوقف شود، و مکررا بین چرخش رو به جلو و عقب سوئیچ شود.هنگامی که یک واحد ترمز وجود دارد و قدرت ترمز نیاز زمان را برآورده می کند، سوئیچینگ شروع-ایست و رو به عقب می تواند به بیش از 1000 بار در ساعت برسد.
5. ظرفیت اضافه بار قوی: هنگامی که بار برای مدت کوتاهی بسیار بزرگتر از بار نامی باشد، سرعت کاهش می یابد، حداکثر توان خروجی حفظ می شود و هیچ پدیده اضافه جریان وجود نخواهد داشت.وقتی بار به حالت عادی برمی گردد، سرعت به سرعت تنظیم شده باز می گردد.
6.استحکام مکانیکی و قابلیت اطمینان بالاتر از انواع دیگر موتورها است.روتور هیچ آهنربای دائمی ندارد و می تواند افزایش دمای مجاز بالاتری داشته باشد.

کاربرد

پنکه و دستگاه پخت و پز
